Il tubo di Bourdon
Cosa determina la precisione nei manometri analogici delle pompe da pavimento ?
Tutte le cose e tutti gli oggetti nascono e si sviluppano perché alla base di essi vi è uno studio e vi è l’applicazione di una ricerca scientifica.
Se la ricerca scientifica è valida essa viene sviluppata, consolidata e applicata nel tempo.
I manometri analogici di cui sono dotati i gonfiatori non sono nati per caso ma hanno una loro storia e una parte del meccanismo al loro interno, che ci accingiamo a descrivere, é stata pro-tempore riportata in un brevetto.
Dobbiamo considerare che nella generalità dei manometri di cui sono dotate le pompe per le bici, (principalmente nei manometri analogici delle pompe da pavimento), si ha una precisione di misurazione del +/-5% quando esse sono nuove.
Con il tempo e il continuo utilizzo esse subiscono una deriva di misurazione che nella maggior parte dei casi è dovuta dall’incrudimento del tubo di Bourdon all’interno del manometro.
Questo sistematico e naturale invecchiamento del meccanismo del tubo di Bourdon causa nella scala del manometro analogico della nostra pompa una sottostima della indicazione della pressione.
Questa sottostima tende, nel tempo, a starare il manometro analogico.
Possiamo considerare il tubo di Bourdon come il cuore del manometro analogico.
Dalle notizie tratte da Wikipedia il tubo di Bourdon viene, in sintesi, descritto nel seguente modo:
WIKIPEDIA:
“””""" Bourdon è il nome di un inventore francese, Eugène Bourdon, che ha dato il nome all'omonimo effetto fisico.
Eugène Bourdon (Parigi, 8 aprile 1808 – Parigi, 29 settembre 1884) è stato un ingegnere e orologiaio francese.
Nel 1849 inventò il manometro che prese il suo nome (Bourdon).
Esso consisteva in uno strumento di misura della pressione tuttora largamente in uso.
Il manometro Bourdon, all'epoca, poteva misurare pressioni anche di centinaia di atmosfere, cosa impensabile fino ad allora, e la sua introduzione ha dato un notevole contributo alla sicurezza dei generatori di vapore.
Per sfruttare il brevetto fondò la società Bourdon Sedeme.

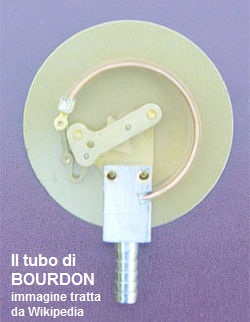

Il tubo di Bourdon, chiamato anche molla di Bourdon, è un elemento sensibile utilizzato nei manometri per misurare la pressione di fluidi, sia liquidi che gassosi, in vari contesti.
Si tratta di un tubo metallico, generalmente a sezione ellittica, chiuso ad un'estremità e collegato all'altra ad un sistema meccanico che amplifica il movimento del tubo e lo trasferisce ad un indicatore, come una lancetta su un quadrante.
Come funziona:
Quando la pressione del fluido aumenta, il tubo di Bourdon tende a raddrizzarsi leggermente, a causa della sua forma e della pressione interna.
Questa deformazione, seppur minima, viene amplificata dal meccanismo collegato al tubo e trasformata in un movimento misurabile sulla scala del manometro.
Al diminuire della pressione, il tubo torna alla sua forma originale.
Caratteristiche e applicazioni:
• Il tubo di Bourdon è un componente fondamentale dei manometri, strumenti
utilizzati per misurare la pressione relativa di un fluido all'interno di un recipiente o
sistema chiuso.
• Sono adatti per misurare la pressione di fluidi non aggressivi, non viscosi e che non
cristallizzano.
• Sono disponibili con ampi range di misurazione, sia per la misurazione di vuoto
(manometri, vuotometri) che per la misurazione di pressione positiva.
• I manometri a tubo di Bourdon sono ampiamente utilizzati in diversi settori, tra cui
l'industria, il settore automobilistico, la refrigerazione e il riscaldamento.
Vantaggi:
Costruzione semplice e robusta, Elevata affidabilità, Buona precisione di misura, Ampia gamma di applicazioni.
Svantaggi:
• Non adatti per misurare pressioni molto elevate o molto basse.
• Possono essere sensibili a vibrazioni e urti.
• La loro precisione può essere influenzata dalla temperatura.
“”””"""
Saluti.
